アクロマティックレンズ

レンズ

アクロマティック（アクロマート）レンズとは、屈折率の異なる2種類の硝材で作られた凸レンズと凹レンズとを、近接あるいは接着させた複合レンズです。

アクロマティックレンズは、色収差を除去するよう設計されていますが、色収差以外にも球面収差、コマ収差も除去され、他の収差も単レンズに比して大幅に改善されています。

レンズ曲率の小さい面を無限共役（平行光）側に配置してください。アッベの正弦条件をほぼ満たす光学系が構成されます。

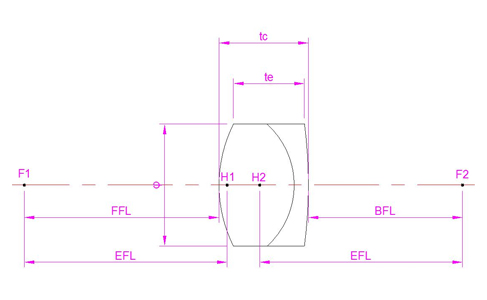

焦点距離 EFL (mm)	直径 φ (mm)	中心厚 tc (mm)	エッジ厚 te (mm)	フロントフォーカス FFL (mm)	バックフォーカス BFL (mm)	製品番号
焦点距離 EFL (mm)	直径 φ (mm)	中心厚 tc (mm)	エッジ厚 te (mm)	フロントフォーカス FFL (mm)	バックフォーカス BFL (mm)	単層AR コート付	多層膜AR コート付
10.0	6.0	4.4	3.5	9.6	7.6	GLA10X6AG	GLA10X6BG
12.0	7.0	4.7	3.7	11.6	9.4	GLA12X7AG	GLA12X7BG
16.0	8.0	4.9	3.9	15.6	13.4	GLA16X8AG	GLA16X8BG
20.0	10.0	5.6	4.4	19.5	17.0	GLA20X10AG	GLA20X10BG
21.0	14.0	8.1	5.8	20.3	16.6	GLA21X14AG	GLA21X14BG
25.0	8.0	5.1	4.4	24.1	22.6	GLA25X8AG	GLA25X8BG
25.0	12.0	5.8	4.0	23.9	22.2	GLA25X12AG	GLA25X12AG
30.0	8.0	4.5	4.0	29.6	27.6	GLA30X8AG	GLA30X8BG
30.0	12.5	5.3	4.1	29.5	27.2	GLA30X12.5AG	GLA30X12.5BG
36.0	15.0	6.9	5.2	35.4	32.3	GLA36X15AG	GLA36X15BG
40.0	18.0	8.0	6.1	39.3	35.7	GLA40X18AG	GLA40X18BG
50.0	18.0	6.0	4.2	49.3	46.9	GLA50X18AG	GLA50X18BG
60.0	18.0	5.2	3.9	59.5	57.3	GLA60X18AG	GLA60X18BG
60.0	30.0	12.5	8.4	58.3	53.5	GLA60X30AG	GLA60X30BG
80.0	18.0	5.2	4.3	77.1	80.5	GLA80X18AG	GLA80X18BG
80.0	30.0	9.5	6.1	78.7	75.2	GLA80X30AG	GLA80X30BG
100.0	25.0	6.8	4.9	99.2	96.5	GLA100X25AG	GLA100X25BG
100.0	30.0	8.7	6.3	98.9	95.9	GLA100X30AG	GLA100X30BG
120.0	30.0	10.7	8.4	117.7	115.3	GLA120X30AG	GLA120X30BG
120.0	40.0	11.2	7.6	118.7	114.3	GLA120X40AG	GLA120X40BG
