直角プリズム Right Angle Prisms

直角プリズムは、ミラーの代わりに入射ビームを90°、180°、その他の角度に折り曲げる用途に多用されます。特殊なホルダを必要としないため、ミラーに比べ設置が容易です。

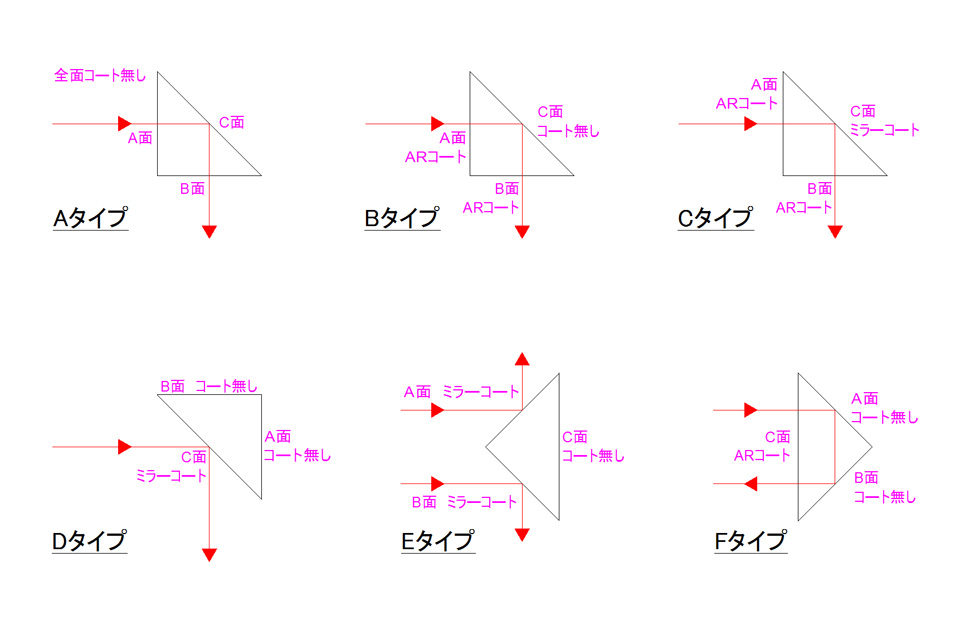

コーティングを施す面により、6種類の使用方法があります。

反射面に臨界角以内で入射する内部反射を利用する場合、偏光状態に関わらずほぼ100%の反射率が得られます。臨界角は、θ(λ)=arc sin(1/nλ)となり、ここでθ(λ)は波長λでの臨界角、nλは波長λでのガラスの屈折率を示します。

1.0~5.0mmの小型の直角プリズムは、マイクロ直角プリズムのページをご参照ください。

最大100mmまでのプリズム、および最大50mmまでの合成石英製プリズムも供給が可能です。また、ペンタプリズム、コーナーキューブプリズム等、他の形状のプリズムも提供することが出来ます。どうぞお気軽にお問い合わせください。

仕様

材質
BK7、または相当品
角度公差
±3分
面精度
λ/2、λ(30~40mm)、2λ(45、50mm)
スクラッチ&ディグ
60-40
有効範囲
外形の90%
ARコーティング
誘電体多層膜減反射コート
寸法公差
+0/-0.2mm
ミラーコーティング
保護膜付アルミミラーコート(Al+MgF2)

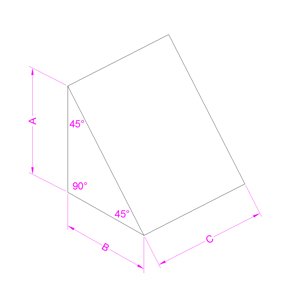

寸法(mm)
A=B=C
製品番号
Aタイプ Bタイプ Cタイプ Dタイプ
3.0 GPL3B GPL3BBG GPL3BBGCB GPL3BCB
4.0 GPL4B GPL4BBG GPL4BBGCB GPL4BCB
5.0 GPL5B GPL5BBG GPL5BBGCB GPL5BCB
6.0 GPL6B GPL6BBG GPL6BBGCB GPL6BCB
7.0 GPL7B GPL7BBG GPL7BBGCB GPL7BCB
8.0 GPL8B GPL8BBG GPL8BBGCB GPL8BCB
9.0 GPL9B GPL9BBG GPL9BBGCB GPL9BCB
10.0 GPL10B GPL10BBG GPL10BBGCB GPL10BCB
15.0 GPL15B GPL15BBG GPL15BBGCB GPL15BCB
20.0 GPL20B GPL20BBG GPL20BBGCB GPL20BCB
25.0 GPL25B GPL25BBG GPL25BBGCB GPL25BCB
30.0 GPL30B GPL30BBG GPL30BBGCB GPL30BCB
35.0 GPL35B GPL35BBG GPL35BBGCB GPL35BCB
40.0 GPL40B GPL40BBG GPL40BBGCB GPL40BCB
45.0 GPL45B GPL45BBG GPL45BBGCB GPL45BCB
50.0 GPL50B GPL50BBG GPL50BBGCB GPL50BCB
Aタイプ コートなし
Bタイプ A面およびB面にARコート
Cタイプ A面およびB面にARコート、C面にミラーコート(Al+MgF2
Dタイプ C面にミラーコート(Al+MgF2
